● 從源頭開始保證HiFi---采用臺式數字播放器相同架構

有比較過不同數字播放器、比較過不同數字界面的燒友應該是深有感觸，數字音頻輸出的聲音可以有很大的不同，并且對整個系統的影響并不比解碼帶來的影響小。

QA360播放器數字部分延續于QA860, 仍然采用單片機單線程純音播放程序。獨特的程序架構使數字輸出具備極低的時鐘抖動（Jitter），同時QA360設計吸取了QA660及QA860的一些設計經驗，雖受限于體積與電源無法達到QA860這種高級別臺式播放器的水平，但比很多用ARM或消費類方案制作的播放器是有級別上的提升。（就像我們用DVD做數字輸出接再貴的解碼也無法與CD匹敵一樣，因為源頭已成了較大瓶頸）

QA360可以播放24Bit / 192KHz高碼率的WAV數字音頻流，我們知道傳統的CD光盤只是16Bit / 44.1Khz，24Bit / 192KHz數字母帶的數據 量比傳統CD的數據量大5-8倍（一首24Bit / 192Khz的母帶歌曲差不多有整張CD的容量），因此數字母帶無論是在聲場，密度，動態和解析力等都遠超傳統CD的音質。

QA360支持DIFF和DSF文件（DSD64, 1bit, Stereo）的直接播放， 同時也支持直接播放SACD ISO鏡像文件，直接硬件DSD解碼輸出模擬信號。

● 時鐘是數字電路的血液，在數字音頻中，更是聲音質量的靈魂

QA360將臺式HiFi播放器的優質低Jitter TCXO雙+壹 晶振引入QA360隨身播放器，完美解決音源采樣率問題，實現了對各碼率及DSD音源的完美采樣。

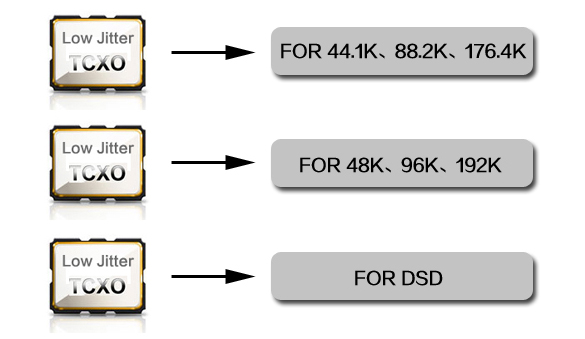

QA360采用3路日本定制超低Jitter TCXO為整機音頻提供主MCLK。

因為高碼率音樂有兩種倍頻的采樣率，即44.1KHZ和48KHZ倍數，對于音頻協議來說，它需要的主時鐘是不同的。DSD是使用176.4Khz相同的主時鐘，但我們實驗發現，處理DSD數據的邏輯控制時鐘同樣會影響音質，為了盡善盡美達到HIFI音質，我們使用了第三顆低Jitter TCXO。

時鐘低Jitter很重要的保證是時鐘的供電電源，高頻反應速度足夠快且純凈的電源是基礎，很多產品是用上了昂貴的晶振，看似設計完美，但時鐘與主控且用同一個電源，或者電源沒有很認真的隔離與濾波，電源的污染給時鐘帶來了數倍數十倍的相噪，讓低Jitter只能出現在時鐘廠家的規格書上。

● 隨身播放器影響聲音的大瓶頸：電源---電為聲之母

電源的好壞對音響聲音表現有決定性的影響，供電系統若被忽視,音效是絕對無法達到頂峰。

而電源主要的2個關鍵要素就是電流量與純凈度，充足的電流才能讓器材發出動態豐沛的聲音，如果電流不足，聲音聽起來就會悶悶的, 頻響打不開，動態出不來; 而干凈的電源則是可以降低雜訊以及聽覺上的尖銳感。

通常好的臺式HIFI產品電源部分的占比都會達到或超過整機的40%，國外部分臺式名機電源部分所占面積/成本更是達到整機的50%-70%。

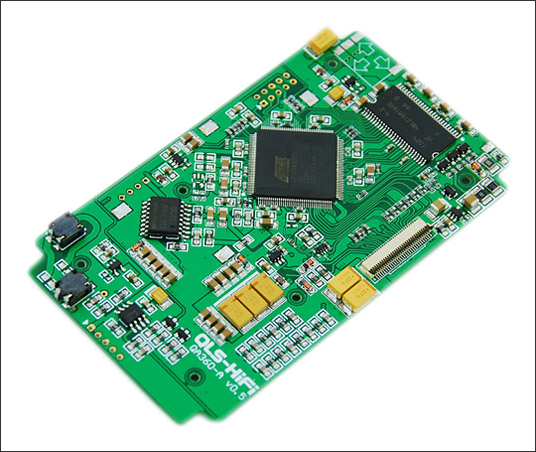

QA360的電源部分在兩塊PCB板的空間占比達到50%，電源部分的材料成本在所有電子材料中的占比也超過50%.

隨身的空間是大的限制，如果我們要在有限的空間內留出更多給電源處理部分，那么其它部分就勢必需要做出一些讓路; 比如我們有對比過兩顆CS4398工作在單聲道模式，有對比過用2顆高級別單運放分別放大兩個聲道，有對比過從DAC到LPF再到耳放兩個聲道差分完全獨立處理與放大，但這些帶來的提升遠遠不能彌補因空間不夠減少電源處理電路帶來的音質劣化。電源成了短的這塊木板，我們必須要留出更多的空間給電源部分，把短的這塊木板加長。

關于QA360電源部分的更多說明請瀏覽： http://m.bitnk.cn/bbs/dispbbs.asp?boardid=2&Id=3799

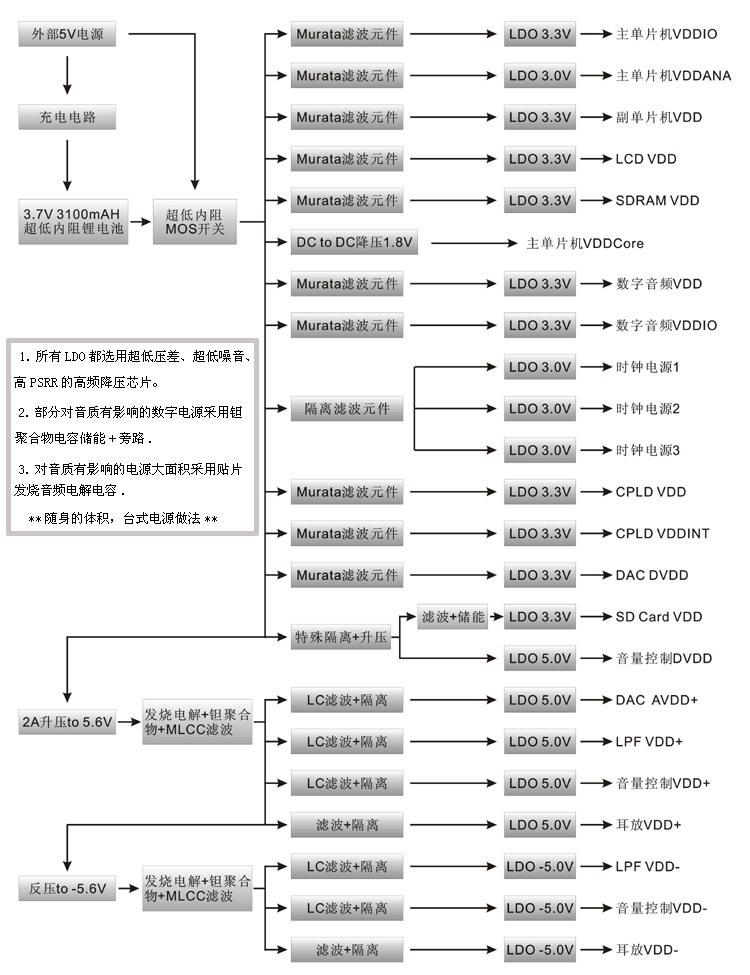

下圖是QA360內部電源框圖:

● 音量控制-QA360采用臺機音量控制架構完美解決左右平衡與數位損失

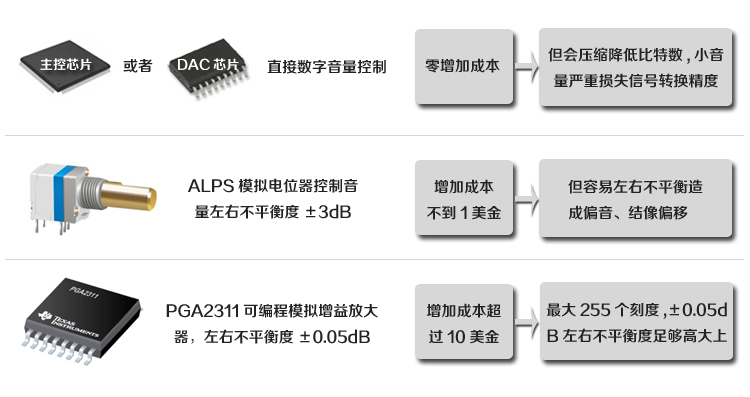

模擬電位器低端調節不夠精細使高敏耳塞難調到合適音 量，左右不平衡造成偏音、幾乎成了不治之癥。

數字音量會壓縮降低比特數，小音量嚴重損失信號轉換精度，又是毋庸置疑的。

PGA2311是一顆經常在國外幾萬幾十萬HiFi器材中出現的音 量控制芯片，是一顆優質音量控制芯片，可以通過編程控制模擬放大器的輸出幅度，達到音量控制的目的，要注意它不是一顆傳統意義的數字音 量控制，它完全是一個用編程控制的模擬電位器，其控制步長為0.5dB，控制范圍為+31.5Db到-95.5Db, 也就是可以有255個刻度，調節可謂足夠精細，什么耳機都能容易的找到合適音 量位置。其左右平衡度為+/-0.05dB，相比出廠質量標準定為平衡度+/-3dB的ALPS電位器可以用足夠高大上來形容。當然PGA2311原廠批 量訂貨含關稅等USD $8.00的單價(加上相關外圍超過10美金)相對于不到1美金每個的ALPS 09型電位器也足夠高大上了。

QA360使用PGA2311作音量控制，并給PGA2311足夠純凈的電源以保證足夠好的聲音表現。

●●功能特點●●

    ※ 具備數字同軸與數字光纖輸出，可做為數字轉盤獨立使用。
    ※ 自帶大推力耳機放大器，能直接推動并推好大部分HiFi耳機。
    ※ 菜單可選數字濾波（濾除遠高于音頻頻率的帶外噪音）緩降與滾降，提供兩種聲音風格輸出。（緩降的聲音更自然，人聲更醇厚突出; 滾降的測試參數更高，聲音層次更好，更清新）.
    ※ 菜單可選DSD信號是否經過數字濾波器，提供兩種DSD聲音風格輸出。(不經過數字濾波器更顯SACD的優勢，聲音明顯比傳統CD細膩，樂感更好，但通過數字濾波器有更好的測試參數。關于DSD的更多說明可以瀏覽：http://m.bitnk.cn/bbs/dispbbs.asp?boardid=2&Id=3855
    ※ 支持DSD64,1bit DSD文件DIFF和DSF的直接播放，SACD ISO鏡像文件的直接播放，直接硬件解碼。
    ※ 支持WAV、FLAC等主流無損格式以及MP3有損壓縮格式。
    ※ 支持24Bit/192KHz等高碼率WAV數字音頻格式和錄音室母帶WAV文件的播放。
    ※ 支持WAV / FLAC與CUE關聯文件的播放，CUE支持ANSI，UNICODE，UTF-8編碼。
    ※ 支持SD / SDHC / SDXC，支持上限到128GB SDXC卡（將來可軟件升級支持更大容 量SD卡）。
    ※ OSD支持簡體中文、繁體中文、英文。
    ※ 可通過選購件實現外擴紅外遙控功能，未來也許還會推出線控或者高頻無線遙控供選購。

●●設計特點●●

    ※ 單片機單線程程序架構，高實時性，超低Jitter為聲音提供高 質量的保證。

    ※ 真正24Bit數字音頻處理內核，支持上限到192K采樣。

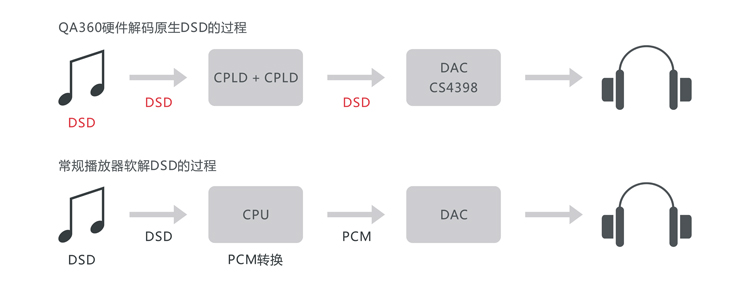

    ※ CPLD + DAC硬件SACD/DSD解碼，更接近錄音原聲。QA360是支持SACD ISO原生文件直讀硬件解碼的隨身播放器。

    ※ OPA + 分立三極管構成的耳機放大器使其有非常大的聲音推動力與較好的聲音控制力。

    ※ 貫穿極致發燒精神，電池取消損耗較大的常規彈片接觸或排線插座連接，改用直接OCC鍍銀單晶銅電線兩端焊接連接，聲音更有氣勢，層次更好。
    ※ 音量控制電路采用萬元級臺式前級才用的PGA2311可編程模擬音 量控制，確保好的操控與小的聲音損失。
    ※ 關鍵部分大規模使用臺式HiFi設備才使用的音頻電解電容，確保聲音聽感與素質并存。

    ※ 2.4寸TFT顯示屏，常規信息一覽無遺。

    ※ 軟件的所有功能都是建立在不影響音質的基礎上，所有影響音質的功能我們會毫不猶豫的砍掉。

●●規格參數●●

    ※ 采樣位數：16Bit或24Bit.
    ※ 采樣率：44.1Khz、48Khz、88.2Khz、96Khz、176.4Khz、192Khz、DSD 1bit 64FS.
    ※ 音頻格式支持：WAV（支持上限到24Bit/192KHz）、FLAC、APE、AIFF、ALAC、DIFF、DSF、MP3、SACD ISO.
        - WAV :  16/24bit, 44.1~192 kHz.
        - AIFF  :  16/24bit, 44.1~192 kHz.
        - FLAC :  16/24bit, 44.1 kHz~48 kHz, compression level 0~8.
        - APE   :  16 bit, 44.1 kHz, compression level fast and normal.
        - ALAC :  16 bit, 44.1 kHz
        - MP3   :  16bit, 44.1/48 kHz, 96k bps~320k bps, CBR/VBR/ABR encoding.
        - CUE   :  ANSI / UNICODE / UTF-8 Encoding.
        - DSD   :  DSD64 1bit, Stereo---DIFF、DSF、SACD ISO.
    ※ 數字輸出：同軸（同軸為3.5口輸出，需要用3.5轉RCA同軸線）；光纖（光纖為圓孔輸出）.
    ※ 數字輸出格式：PCM/DolbyDigital/DTS/DSD（DoPv1.0）.
    ※ 模擬輸出：Line Out 3.5輸出口 x 1個.
    ※ 耳放輸出：3.5輸出口 x 1個.
    ※ 遙控輸入：可通過選購遙控接收線與遙控器實現紅外遙控功能（遙控器與QA660、QA860通用）.
    ※ 模擬輸出參數：
        模擬輸出電平：2.0V RMS.
        頻率響應：0-20Khz.
        信 噪 比：116dB.
        動態范圍：116dB.
        分 離 度：101dB.
        失 真 度：0.0006%.
        耳機輸出匹配阻抗：8歐-300歐.
        耳放額定輸出功率：490mW@16歐，245mW@32歐，55mW@300歐.
    ※ 解碼：CS4398，LPF：AD8620，耳放：OPA + 分立三極管放大耳放.
    ※ 電池：超低內阻鋰電池3.7V 3000-3120mAH.
    ※ 外置電源或充電器：DC5V2A（內正外負）（可直接用手機移動寶供電或充電）.
    ※ 續航時間：保守10小時（實測播放WAV 16bit 44.1K，屏幕設定10秒自動關閉，播放中有10-20次點亮屏幕切歌，幾臺樣機都超過11小時，另播放DSD/SACD音樂時耗電要增加30%）.
    ※ 充電時間：4-5小時.
    ※ 主機尺寸：117mm x 72mm x 27mm.
    ※ 主機凈重：260g.

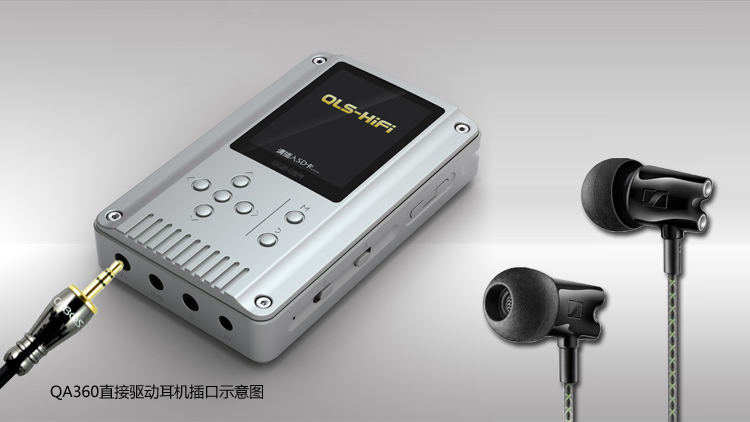

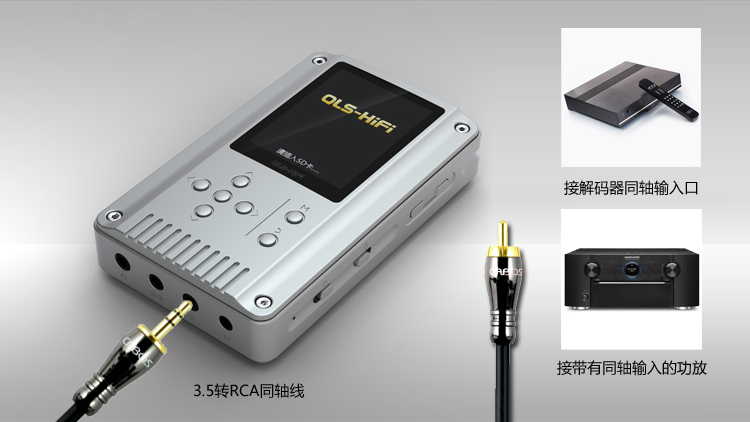

●●播放器各種接法●●（注：示意圖中的線材/耳機，不包含在標配內）.

●●整套包括●●

    1. QA360播放器主機 x 1個.
    2. 16GB UHS-I SDHC卡 x 1張.
    3. 5V電源（充電器） x 1個.
    4. USB 2.0讀卡器 x 1個.
    5. USB轉DC3.5轉接線 （可用于連接常規手機充電寶供電或充電） x 1條.
    6. 說明書 x 1本.

●售后政策●●

    退貨政策：接受7天無條件退貨---您收到貨7天內，如無任何人為損壞或外觀損失，且自付來回運費，我們可以100%退款.

    保修政策：非人為損壞免費保修1年.
